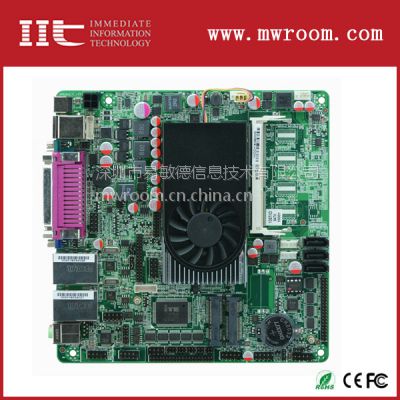

产品型号

ITX-M847_K10  VER：2.0

中央处理器

板载Intel?1037U 22nm双核1.8GHZ处理器 TDP功耗17W

芯片组

采用Intel? NM70高速芯片组

内 存

提供1个SO DDRIII内存插槽 支持1333/1066内存 支持8GB

显示功能

集成Intel? HD Graphics核心显卡

提供2个VGA 1个HDMI 1个双通道24位LVDS显示输出

并能实现任意组合双显

扩展插槽

1*Mini-PCIE插槽 支持WIFI模块

1*MSATA插槽 支持SSD/WIFI,SSD传输速度可达6Gbps(默认为SSD)

网络功能

2*RTL8111E千兆网卡 支持网络唤醒/PXE功能

存储功能

3*SATAII硬盘接口 传输速度可达3Gbps

音频功能

板载Realtek ALC662 6声道高保真音频 支持MIC/Line-out

背板I/O接口

1*12V DC_JACK输入(支持8～36V供电 建议使用9～24V电源)

1*PS/2键盘鼠标连接器

1*DB9 COM串口,且具有第9PIN带电功能

1*LPT打印口

1*DB15 VGA接口

2*RJ-45网络接口

4*USB 2.0接口

1*音频I/O接口(麦克风和线路输出)

内置I/O接口

9*RS232串口 COM2/COM3同时也支持485/422功能

COM2～6且具有第9PIN带电功能

1*LVDS接口 支持双通道24bitLCD(双8)

1*JHDMI接口 2*8Pin

1*JVGA1接口 不能与DB15(VGA接口)同时使用 2*5pin

1*VGA2接口 可与DB15(VGA接口)同时使用 2*5pin

4*USB 2.0接口 Mini-PCIE若是USB信号支持2个USB

1*AUDIO 前面板音频接口

1*FP1（2*5pin前面板功能按钮和指示灯接口）

1*TX-RXCOM RS485/422接口 2*4Pin

1*PS/2鼠标键盘接口 6Pin

1*SIMM卡座

1*ATX_12V(可做+12V输入输出电源接口)

2*PWROUT 硬盘供电接口

风扇接口

1*CPUFAN和SYSFAN 4pin

GPIO

支持4路输入输出GPIO

BIOS

AMI 32MB Flash ROM

看门狗

支持硬件复位功能(256级 0～255秒)

电源类型

支持DC 8～36V电源供电 建议使用9～24V电源)

工作温度

-10℃～60℃

储存温度

-20℃～70℃

工作湿度

5%-95%相对湿度,无冷凝

尺 寸

170mm x 170mm
