| 品牌：易敏德 | 型号： M847_A10 | 芯片厂商：Intel |
| 适用类型：台式机 | 主板架构：Mini ITX |

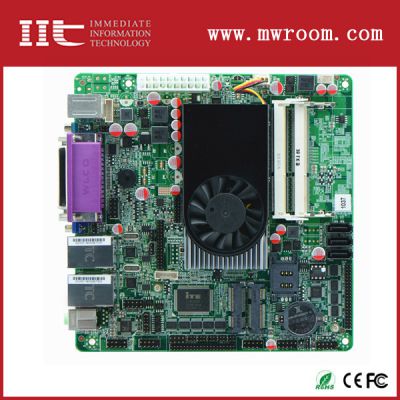

一.ITX-M847_A10 VER:1.2正面图
集成Intel?1037U双核四线程1.8G/22nm处理器 采用NM70高速芯片组 支持DDR3代笔记本内存
二.ITX-M847_A10 VER:1.2 IO正面图
集成Intel? HD Graphics核心显卡 支持VGA/HDMI/双通道24BIT LVDS输出支持1080P高清播放
三.ITX-M847_A10 VER:1.2侧面图
集成2*RTL8111E千兆网卡 支持网络唤醒/PXE功能 支持WIFI/3G模块/MSATA固态硬盘/8个USB/10个COM
集成Realtek ALC662六声道高保真音频控制器 支持MIC_IN/Line_OUT ATX电源输入
产品型号 | ITX-M847_A10 VER:1.2 |
中央处理器 | 板载Intel?1037U双核四线程 1.8G/22纳米处理器TDP功耗17W |
芯片组 | 采用Intel? NM70高速芯片组 |
内 存 | 双通道SODDRIII插槽支持1333/1066内存支持8GB |
显示功能 | 集成Intel? HD Graphics核心显卡 |
| 提供VGA HDMI双通道24BIT LVDS输出 |
| 支持HDMI/VGA同异步 |
| 支持LVDS/VGA同异步 |
| 支持LVDS/HDMI同异步 |
扩展插槽 | 1*Mini-PCIE插槽(支持WIFI/3G模块) |
| 1*MSATA插槽(支持SSD/WIFI,SSD传输速度可达6Gbps) |
网络功能 | 2*RTL8111E千兆网卡(支持网络唤醒 PXE功能) |
存储功能 | 3*SATAII硬盘接口(传输速度可达3Gbps) |
音频功能 | 板载Realtek ALC662 6声道高保真音频支持MIC Line-out |
背板I/O接口 | 1*PS/2键盘鼠标连接器 |
| 1*LPT打印口 |
| 1*DB15 VGA接口 |
| 1*RJ-45网络接口 |
4*USB2.0接口 | |
1*音频I/O接口(麦克风和线路输出) | |
内置I/O接口 | 9*RS232串口(COM2 COM3支持RS485或RS422功能，并PIN9针带电 |
| 1*LVDS接口2*15pin（支持双通道24BIT LVDS屏) |
| 1*HDMI接口 2*8Pin |
| 1*VGA1接口与DB15同信号 2*5pin |
| 4*USB2.0接口 |
| 1*AUDIO接口 |
| 1*FP1 2*5pin（前面板功能按钮和指示灯接口） |
| 1*PS/2鼠标键盘接口1*6Pin |
| 1*SIM卡座 |
| 1*ATX_24P座子 |
风扇接口 | 1*CPUFAN和SYSFAN 4pin |
GPIO | 支持4路输入输出GPIO |
BIOS | AMI 32MB Flash ROM |
看门狗 | 支持硬件复位功能(256级，0~255秒) |
电源类型 | ATX_24P电源供电 |
工作温度 | -10℃～60℃ |
储存温度 | -20℃～70℃ |
工作湿度 | 5%-95%相对湿度,无冷凝 |
尺 寸 | 170mm x 170mm |
