| 品牌：易敏德 | 型号：M5S_D5L | 芯片厂商：Intel |
| 适用类型：台式机 | 主板架构：Mini ITX |

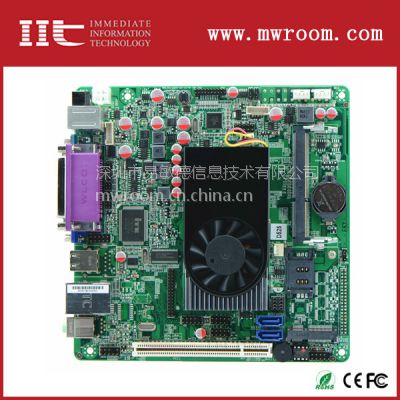

一.ITX-M5S_D5L VER:1.6A正面图
集成Intel? Atom D525双核四线程1.8G处理器 采用Intel?NM10高速芯片组 支持DDR3代笔记本内存
二.ITX-M5S_D5L VER:1.6A IO正面图
集成Intel?GMA3150核心显卡 支持VGA与单八24BIT LVDS同显或异步显示
三.ITX-M5S_D5L VER:1.6A侧面图
集成1个RTL8105E百兆网卡芯片 支持网络唤醒 支持WIFI模块或SSD固态盘/8个USB/5个COM
集成Realtek ALC662六声道高保真音频控制器 支持MIC_IN/Line_OUT 主板DC12V供电
产品型号 | ITX-M5S_D5L VER:1.6A |
中央处理器 | 集成Intel Atom D525双核处理器(1.80GHz) |
芯片组 | 采用Intel NM10高速芯片组 |
内 存 | 1*SODDRIII插槽（支持800/1066内存,支持2GB） |
显示功能 | 内建Intel GMA3150显卡(共享内存128/224MB) |
| 提供LVDS与VGA双显输出,支持同步/异步,LVDS支持单通道24bit |
扩展插槽 | 1*PCI插槽 |
| 1*Mini-PCIE插槽（支持WIFI/3G模块/SSD硬盘,跳线控制接口互换） |
网络功能 | 1*RTL8105E百兆网卡（支持网络唤醒,PXE功能） |
存储功能 | 2*SATAII硬盘接口（SATA2与SSD二选一） |
音频功能 | 板载ALC662（6声道高保真音频,支持MIC Line-out） |
背板I /O接口 | 1*12V（DC_JACK输入） |
| 1*PS/2（键盘鼠标接口） |
1*LPT打印口 | |
1*COM接口 | |
1*VGA接口 | |
1*RJ_45网络接口 | |
4*USB 2.0接口 | |
1*音频I/O接口(麦克风和线路输出) | |
内置I/O接口 | 1*LVDS接口2*10pin |
| 1*JVGA1接口2*5pin（与DB15相同信号） |
| 1*JVGA2接口2*5pin（VGA2与LVDS同步显示） |
| 4*COM口（支持带电功能,PIN9脚5V/12V转换） |
| 1*PS/2键盘鼠标接口 |
| 4*USB2.0接口 |
| 1*AUDIO插针2*5pin（前置音频接口） |
| 1*FP1接口2*5pin（前面板功能按钮和指示灯） |
| 1*ATX/4P（可做正12V输入输出电源接口） |
| 2*PWROUT（硬盘供电接口） |
| 1*LVDS1（1*6pin电源接口） |
| 1*SIM卡座 |
风扇接口 | 1*CPUFAN和SYSFAN 3pin |
BIOS | AMI 8MB DPI Flash ROM |
看门狗 | 支持硬件复位功能(256级，0~255秒) |
电源类型 | DC_12V单电源输入 |
工作温度 | -10℃～60℃ |
储存温度 | -20℃～70℃ |
工作湿度 | 5-95%相对湿度,无冷凝 |
尺 寸 | 170mm x 170mm |
