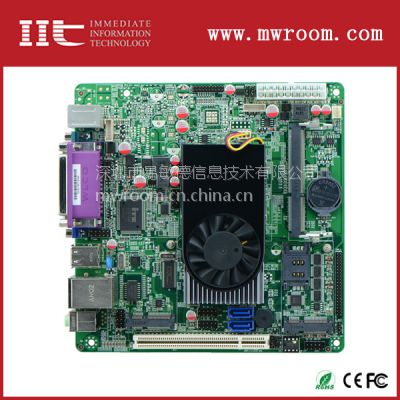

产品型号

ITX-M58_D56L  VER：1.1

中央处理器

集成Intel? Atom D525双核1.80G处理器

芯片组

采用Intel? ICH8M高速芯片组

内 存

1* SO DDRIII内存插槽，支持8001066内存,支持2GB

显示功能

集成Intel? GMA3150核心显卡

支持2个VGA、1个LVDS（支持单通道24bit）显示输出

支持LVDS/VGA1同步/异步

支持LVDS/VGA2同步/异步

支持VGA1/VGA2同步/异步

扩展插槽

1* Mini-PCIE插槽，支持WIFI/3G模块

1* PCI插槽

网络功能

1* RTL8105E百兆网卡,支持网络唤醒、PXE功能

存储功能

2* SATAII硬盘接口，传输速度可达3Gbps

1* MSATA插槽支持SSD硬盘，传输速度可达3Gbps

音频功能

板载ALC662 6声道高保真音频控制器，支持MIC、Line-out

背板I /O接口

1* 12V DC_JACK输入

1* PS/2 键盘鼠标接口

1* LPT打印口

1* COM接口，第9PIN支持5V/12V带电功能

1* VGA接口

4* USB 2.0接口

1* RJ_45网络接口

1* 音频I/O接口(麦克风和线路输出)

内置I/O接口

1* JVGA1接口，与DB15相同信号 2*5pin

1* JVGA2接口 2*5pin

1* LVDS 2*10pin，支持单24bit LVDS接口

5* COM口，COM2支持RS422/485模式

1* TX-RXCOM  RS422、485接口

1* AUDIO 前置音频接口 2*5pin

4* USB 2.0接口

1* FP1 前面板功能按钮和指示灯接口 2*5pin

1* PS/2 键盘鼠标接口

1* LVDS 电源接口 1*6pin

2* PWROUT 硬盘供电接口

1* ATX_12V（可做+12V输入输出电源接口）

1* SIM卡座

风扇接口

1* CPUFAN和SYSFAN 3pin

BIOS

AMI 8MB DPI Flash ROM

看门狗

支持硬件复位功能(256级，0~255秒)

电源类型

DC_12V单电源供电

工作温度

-10℃～60℃

储存温度

-20℃～70℃

工作湿度

0-95%相对湿度,无冷凝

尺 寸

170mm x 170mm
